Основание для наружных дымоходов

Основание для наружных дымоходов

Одним из методов монтажа дымоходов является прокладка труб систем дымоудаления по наружной стене здания. Этот способ чаще всего используется для установки нового котельного агрегата в уже построенном доме. При наружном размещении дымоход от отопительного оборудования выводится через стену помещения, что позволяет:

  • сэкономить полезное пространство во внутренних помещениях,
  • снизить риск проникновения угарного дыма в помещения, а также повысить пожаробезопасность объекта;
  • обеспечить хорошую тягу с возможностью ее регулировки;
  • провести относительно несложный монтаж дымохода без необходимости создавать проход для дымовых труб через перекрытие и кровельные конструкции.

Одним из важных вопросов, которые решаются в процессе монтажа наружных дымоходов, является прочная фиксация высокой трубы на надежном основании.

Способы установки наружных дымоходов

Чтобы прочно зафиксировать высокую трубу наружного дымохода используют два основных метода.

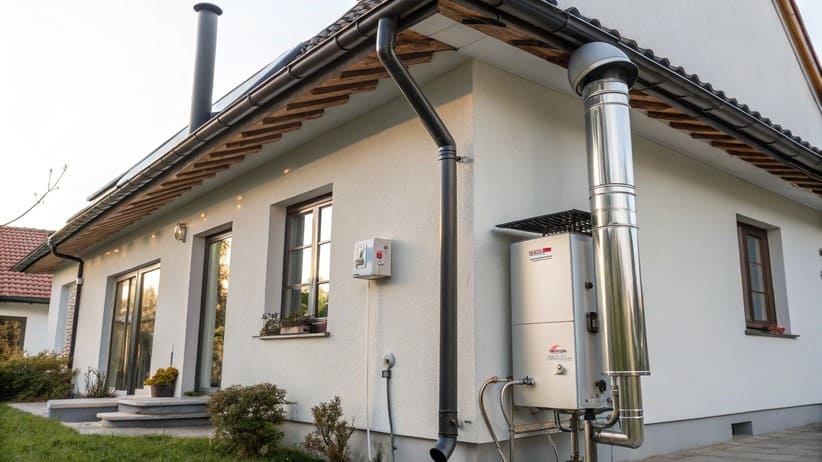

Прокладка труб по фасаду здания

 Производится после установки внутреннего участка дымохода до наружной стены и создания утепленного безопасного прохода. Если выходной патрубок котла имеет прямоугольное сечение, следует предусмотреть переходник. Его эквивалентный диаметр подбирается по формуле:

Ø экв. = 2х(ахв)/а+в, где а и в – стороны выходного патрубка котла.

Горизонтальный участок дымохода не должен превышать 1.0 м, в противном случае наблюдается резкое падение тяги. В зоне прохода запрещено соединение труб, а он сам должен быть утеплен, термоизолирован и полностью герметичен. К монтажу дымовых труб по фасаду предъявляют следующие требования:

  • у основания дымохода обязательно устанавливается тройник с ревизией и конденсатоотводом, позволяющий освобождать систему дымоудаления от воды и накопившейся сажи;
  • монтаж дымохода через несущую стену позволит прочно зафиксировать трубу и безопасно эксплуатировать дымоход в любых погодных условиях;
  • работа отопительного оборудования будет эффективной и пожаробезопасной, если не только правильно рассчитать конструкцию дымохода и его элементы, но и правильно подобрать кронштейны, хомуты и крепеж для фиксации труб на фасаде.

Все конструкционные элементы для креплений наружного дымохода должны быть выполнены из нержавеющей стали толщиной не менее 2 мм.

Отдельно стоящие дымоходы

Если по эстетическим или практическим причинам наружный дымоход не может быть зафиксирован на фасаде, его монтируют, как отдельно стоящую конструкцию. Опорой для свободностоящей дымовой трубы является металлическая ферма или мачта, установленная на фундамент. Такое решение используют, как в частном строительстве, так и при сооружении коммунальных или промышленных котельных.

Опорные фермы под дымоход бывают 2 видов – с треугольным или квадратным сечением. Основная их функция - удержание дымовых труб при высоких ветровых или сейсмических нагрузках. Мачта для крепления дымохода изготавливается из толстостенной стальной трубы, диаметр которой рассчитывается с учетом всех видов действующих на нее нагрузок.

Металлоконструкции крепится анкерами к фундаменту или специальному помосту, предназначенному для распределения нагрузки дымохода. При разработке проекта строительства нужно учитывать выход дымохода, и заранее подготовить место для крепления опорной мачты. Если такая возможность не предусмотрена, лучшее решение - установка анкерной корзины, к которой уже можно крепить опорную конструкцию.

Преимущества опорных металлоконструкций для наружной установки дымохода позволяют:

  • монтировать на одной мачте (ферме) нескольких дымоходных труб и воздуховодов;
  • без затруднений производить монтаж, обслуживание и ремонт дымохода;
  • благодаря жесткости конструкции есть возможность устанавливать дымоходы различной высоты, обеспечивающей максимально эффективную тягу.

К опорным металлическим фермам трубы наружного дымохода могут крепиться, как снаружи, так и внутри конструкции.
